01 · Gerçek saha
Ticari yükü sahadaki koşulla eşleştirin.
Isıtma, soğutma ve sıcak su profilleri çalışma saatleri ve tasarım koşullarıyla ayrıştırılır.

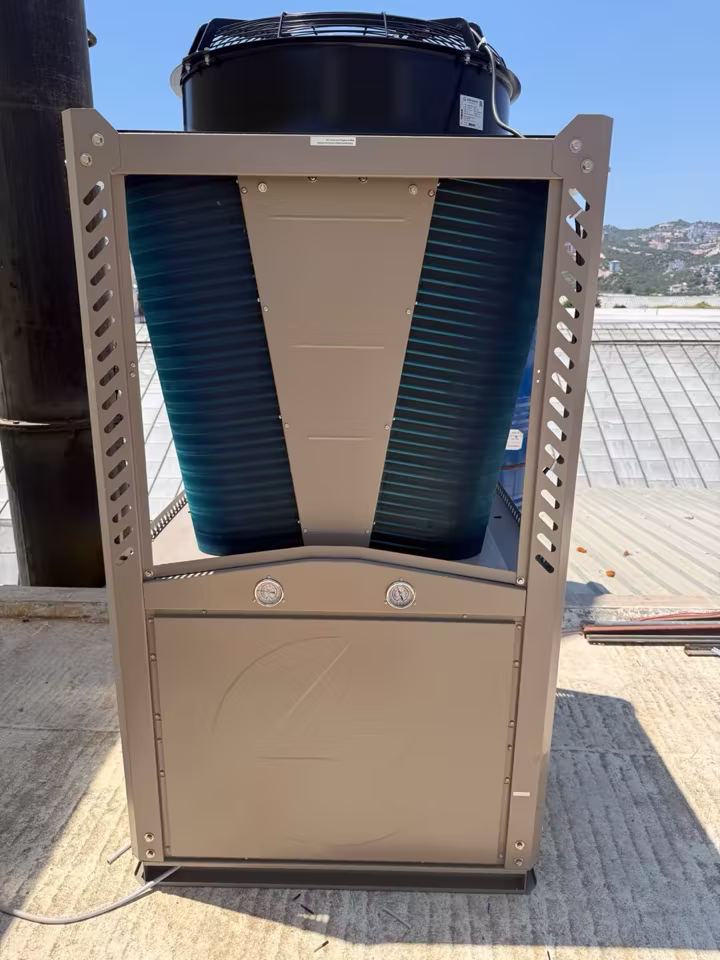

Ticari gövdeR290Saha yerleşimi
Ticari proje
Ticari yükleri ayırın, sistem mimarisini doğru kurun.
Ticari projelerde eş zamanlılık, pik kullanım, yedeklilik ve işletme saatleri cihaz adedinden önce gelir. R290 Commercial modeller bu girdilerle birlikte değerlendirilir.
- 3 yük profiliısıtma, soğutma, sıcak su
- 2 R290 modelteknik model bilgisi
- Tek sistem dosyasıhidrolik, elektrik ve kontrol
1 / 3
Ticari ısı pompası proje yaklaşımı
Cihaz listesinden önce çalışan sistemin karar zincirini kurun.
Ticari projede aynı kurulu güç; otel, ofis, spor alanı veya çok zonlu bir işletmede farklı saatlerde ve farklı su sıcaklıklarında çalışabilir. Bu nedenle kapasite, kontrol, hidrolik ve saha kararları tek bir proje akışında birleştirilir.
Bina ve işletme verisi
Konum, yapı kabuğu, kullanım alanları, doluluk, çalışma takvimi ve mevcut tesisat aynı proje dosyasında toplanır. Eksik veri varsa cihaz adedine geçmeden önce hangi ölçüm veya keşfin gerektiği tanımlanır.
Yüklerin ayrıştırılması
Isıtma, soğutma ve kullanım sıcak suyu ihtiyacı ayrı zaman profilleriyle hesaplanır. Eş zamanlılık, pik talep ve kısmi yük davranışı katalogdaki maksimumları doğrudan toplamak yerine projeye göre kurulur.
Sistem mimarisi
Ürün çalışma noktası; kaskad sırası, hidrolik ayırma, depolama, pompalar, elektrik beslemesi ve otomasyonla birlikte doğrulanır. Tek cihaz veya çok cihaz kararı yalnız toplam kW değerinden çıkarılmaz.
Uygulama ve doğrulama
Yerleşim, hava akışı, servis erişimi ve boru güzergâhı sahada kontrol edilir. Devreye almada debi, sıcaklık, basınç, kontrol sırası ve alarm kayıtları proje hedefleriyle karşılaştırılır.
Proje sınırı: Web sayfasındaki kapasite aralıkları ve ön seçim aracı saha keşfi, yetkin mühendislik hesabı, güncel ürün dokümanı veya uygulama projesi yerine geçmez.
Yük profili
Isıtma, soğutma ve sıcak suyu ayrı hesaplayın.
Ticari ısı pompası kapasitesi, farklı ihtiyaçların katalog maksimumlarını toplamakla bulunmaz. Her yükün tasarım koşulu, çalışma saati, sıcaklık seviyesi ve eş zamanlı davranışı tanımlanır.
Isıtma yükü
Tasarım dış hava sıcaklığı, bina kabuğu, havalandırma, iç kazançlar ve kullanım saatleriyle hesaplanır. Isı pompasının gereken gidiş suyu sıcaklığındaki mevcut kapasitesi bu yükle karşılaştırılır.
Tasarım günü · Su sıcaklığı · Kısmi yükSoğutma yükü

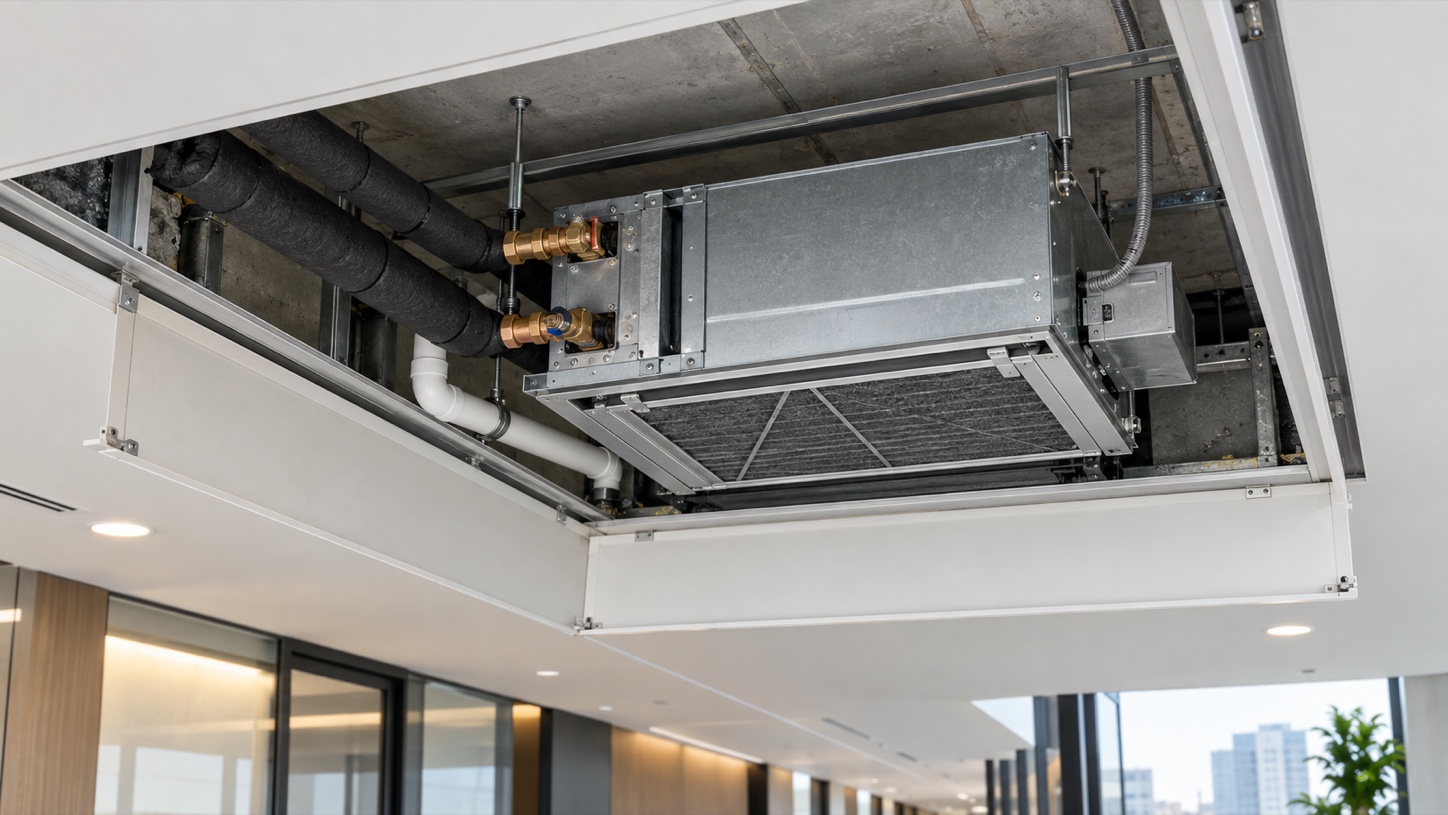

Güneş kazancı, insan ve ekipman yükleri, taze hava ve nem koşulları ayrı incelenir. Fan coil veya diğer hidronik terminaller, yaz tasarım suyu sıcaklığı ve debisinde kontrol edilir.
Duyulur yük · Nem · Yoğuşma kontrolüKullanım sıcak suyu
Otel, spor alanı, mutfak veya personel kullanımı gibi profillerde pik tüketim ile yeniden ısıtma süresi ayrı hesaplanır. Boyler hacmi kadar serpantin veya eşanjör aktarımı da çalışma noktasında doğrulanır.
Pik talep · Depolama · Yeniden ısıtmaKısmi yük de tasarım girdisidir.
Yılın büyük bölümü tasarım pikinin altında geçebilir. Kademe sayısı, minimum kapasite, depolama ve kontrol sırası düşük talepteki kararlı çalışmayı da destekleyecek biçimde değerlendirilir.
Kaskad ve yedeklilik
Çok cihazı, tek bir işletme senaryosuyla yönetin.
Kaskad yalnız toplam kapasiteyi bölmek değildir. Hangi cihazın ne zaman devreye gireceği, çalışma saatlerinin nasıl dengeleneceği ve bakım ya da arıza anında hangi yüklerin korunacağı önceden yazılır.
Kademelendirme
Talep değiştirken cihazların devreye girme ve çıkma sırası minimum çalışma, su hacmi ve kontrol gecikmeleriyle birlikte kurulur.
Çalışma saati dengeleme
Lider cihaz sırası ve dönüşüm mantığı, ekipmanın dengeli kullanımı ve bakım planı için kontrol senaryosuna eklenir.
Gerçek yedeklilik
Kritik yük ve kabul edilen kesinti tanımlanmadan “yedekli” sonucu verilmez. Arıza veya bakımda kalacak kapasite hesapla gösterilir.

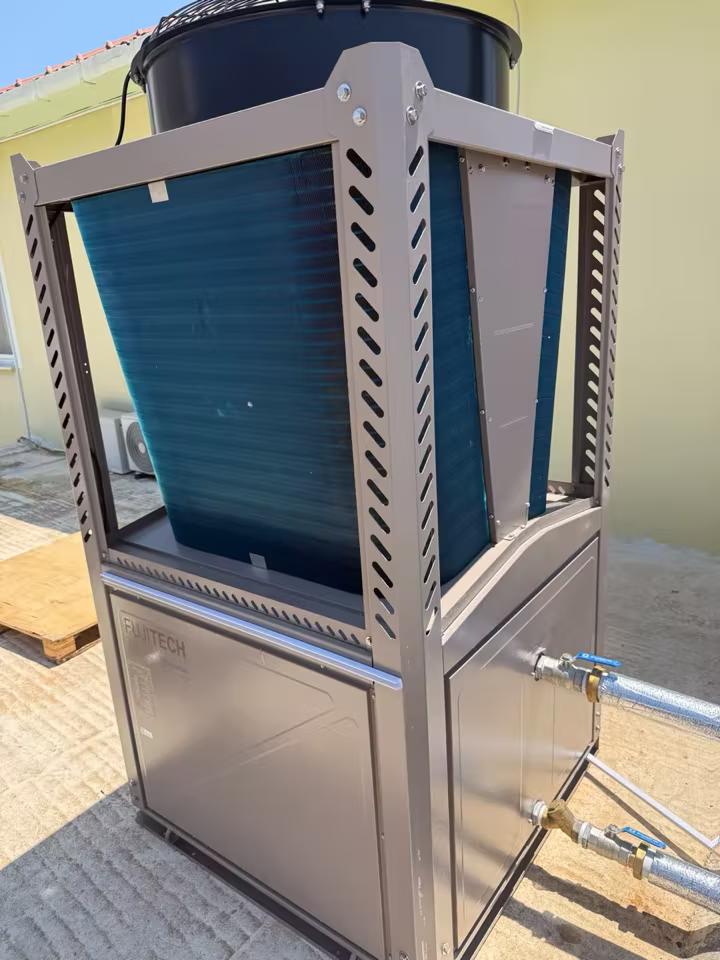

Saha ve altyapı
Yerleşim, hava akışı ve hidrolik erişimi cihazdan önce doğrulayın.
Ticari dış ünite; temiz hava akışı, taşıyıcı yüzey, drenaj, servis mesafesi, boru ve elektrik güzergâhı ister. Fotoğraflar yerleşim sorularını gösterir; her saha kendi keşfi ve güncel model dokümanıyla doğrulanır.
Hava giriş ve atış açıklıklarıServis ve kaldırma koridoruTaşıyıcı zemin ve titreşimDrenaj ve donma riskiElektrik pano ve kablo güzergâhıHidrolik hat ve teknik hacim
Uygulama alanları
Yapı tipini değil, işletme profilini projelendirin.
Otel, ofis ve ticari tesisler için tasarım yükü, su sıcaklığı, elektrik altyapısı ve işletme ihtiyaçları birlikte değerlendirilir.
Otel ve konaklama
Oda ısıtma-soğutma yükleri ile sabah ve akşam yoğunlaşan kullanım sıcak suyu profili ayrı ele alınır. Doluluk değişimi, depolama ve süreklilik hedefi proje senaryosuna eklenir.
Ofis ve ticari alan
Mesai saatleri, taze hava, iç kazançlar ve zonlar arasındaki farklar kısmi yük davranışını belirler. Kontrol sırası, boş saatlerde gereksiz çalışmayı önleyecek biçimde projelendirilir.
Spor, spa ve yüksek sıcak su talebi
Duş, havuz destek devresi veya benzeri yükler varsa kullanım profili, hijyen yaklaşımı, eşanjör ve depolama ayrı tanımlanır. Her talep R290 Commercial model kapasitesi ve proje sınırlarıyla kontrol edilir.
İşletme ve çok zonlu yapı
Farklı çalışma saatlerine sahip bölümler, proses destek ihtiyaçları veya dönüşüm projeleri tek bir genel varsayımla boyutlandırılmaz. Uygunluk, her devrenin sıcaklık ve süreklilik koşuluyla değerlendirilir.
R290 Commercial ve proje kriterleri
Doğrulanmış ürün verisini proje girdileriyle birlikte okuyun.
Fujitech R290 Commercial ailesindeki iki modelin ısıtma, sıcak su ve soğutma kapasite aralıkları farklı kaynak satırlarıdır. Bu değerler seçim sonucu değil, mühendislik çalışması için doğrulanacak ürün verisidir.
| Model | Isıtma | Sıcak su | Soğutma | SCOP 35/55 °C | Elektrik | Detay |
|---|---|---|---|---|---|---|
| FJTX-INV-QE | 18,4–49,25 kW | 23,8–68 kW | 13,8–34,5 kW | 4,57 / 3,21 | 380–415 V / 3 faz | Teknik sayfa |
| FJTX-INV-QES | 35,2–92 kW | 40–120 kW | 25–66 kW | 4,5 / 3,57 | 380–415 V / 3 faz | Teknik sayfa |
R290 Commercial ürün ailesi
Tüm R290 modelleriİki modeli, kaynak koşullarını ve ayrı teknik sayfaları tek yerde inceleyin.
Teklif öncesi veri listesi
Sekiz veri grubunu aynı proje dosyasında tamamlayın.
Eksik veya varsayıma dayalı veri, cihaz adedinden boru ve kontrol kararına kadar tüm sistemi etkileyebilir. Bu liste ticari teklifin kapsamını ve hangi keşin gerektiğini netleştirir.
Konum ve bina
Tasarım iklimi, kullanım amacı, alanlar, yükseklikler, kabuk, cam oranı, havalandırma ve varsa mevcut enerji tüketimi.
Tasarım yükleri
Isıtma ve soğutma hesapları, sıcak su pik profili, eş zamanlılık ve kısmi yük aralığı.
Su sıcaklıkları
Yerden ısıtma, radyatör, fan coil, boyler veya eşanjör devrelerinin hedef gidiş-dönüş koşulları.
İşletme takvimi
Günlük ve haftalık saatler, sezon geçişleri, tatil veya gece modu, doluluk ve pik kullanım zamanları.
Süreklilik hedefi
Kritik yük, kabul edilebilir kesinti, bakım sırasında korunacak kapasite ve varsa mevcut yardımcı kaynak.
Elektrik ve otomasyon
Üç faz besleme, güç kalitesi, koruma, sayaçlama, bina yönetim sistemi ve uzaktan izleme gereksinimleri.
Saha ve yerleşim
Taşıyıcı zemin, hava giriş-çıkışı, servis alanı, ses ve titreşim, drenaj, kaldırma ve boru güzergâhı.
Hidrolik ve devreye alma
Boru şeması, debi, basınç kaybı, pompalar, su hacmi, depolama, filtrasyon, emniyet ve teslimde kaydedilecek ölçümler.
Teknik değerler belirtilen test koşullarına aittir. Kapasite ve performans, çalışma koşullarına göre değişebilir.
Projeden devreye almaya
Dört adımda izlenebilir ticari proje akışı.
Teklif, yalnız cihaz listesini değil; hangi verinin kullanıldığını, hangi kararın nasıl doğrulanacağını ve devreye almada nelerin kaydedileceğini de açıklamalıdır.
- Proje brifini alın
Planları, konumu, kullanım amacını, çalışma saatlerini, mevcut tesisatı ve hedefleri tek veri setinde toplayın.
- Yükleri ve çalışma noktalarını kurun
Isıtma, soğutma ve sıcak suyu ayrı hesaplayıp eş zamanlılık ile kısmi yük senaryolarını doğrulayın.
- Sistem ve saha kararını tamamlayın
Cihaz, kaskad, yedeklilik, hidrolik, elektrik, otomasyon ve yerleşim kararlarını aynı proje üzerinde birleştirin.
- Devreye alma kaydını teslim edin
Debi, sıcaklık, basınç, kontrol sırası ve alarm testlerini ölçüp proje ile üretici sınırlarına göre kaydedin.
Sık sorulan sorular
Ticari ısı pompası projesinden önce netleşsin.
Yanıtlar ön değerlendirme içindir. Nihai kapasite, kaskad, hidrolik, elektrik, yerleşim ve kontrol kararları güncel ürün dokümanı, yetkin mühendislik hesabı ve saha koşullarıyla doğrulanır.
Ticari ısı pompası nedir?
Ticari ısı pompası; daha büyük, değişken veya birden fazla yükü bulunan yapılarda ısıtma, soğutma ve kullanım sıcak suyu ihtiyacını su devresi üzerinden karşılamak için projelendirilen sistem yaklaşımıdır. Cihaz kadar hidrolik, kontrol, elektrik, saha yerleşimi ve işletme senaryosu da kararın parçasıdır.
Ticari ısı pompası kapasitesi nasıl hesaplanır?
Isıtma, soğutma ve sıcak su yükleri ayrı hesaplanır; tasarım dış hava sıcaklığı, çalışma saatleri, eş zamanlılık, pik kullanım ve dağıtım suyu sıcaklığı birlikte değerlendirilir. Model, gereken çalışma noktasındaki üretici verisiyle doğrulanır; metrekare veya katalogdaki tek bir maksimum değer yeterli değildir.
Isıtma, soğutma ve sıcak su aynı sistemde karşılanabilir mi?
Ürün ve sistem mimarisi destekliyorsa farklı yükler aynı proje içinde ele alınabilir. Ancak yük öncelikleri, depolama, hidrolik bağlantı, mevsimsel geçiş ve eş zamanlı talep ayrı projelendirilir; ısıtma, soğutma ve sıcak su kapasite satırları birbirinin yerine kullanılmaz.
Kaskad ısı pompası sistemi ne zaman gerekir?
Yükün gün ve sezon boyunca geniş aralıkta değişmesi, minimum kapasite, işletme sürekliliği, bakım planı veya saha yerleşimi birden fazla cihaz kullanımını anlamlı kıldığında kaskad değerlendirilir. Cihaz sayısı ve kademe sırası proje hesabıyla belirlenir.
Ticari projede yedeklilik nasıl belirlenir?
Önce korunması gereken kritik yük, kabul edilebilir kesinti süresi ve bakım sırasında gereken asgari kapasite tanımlanır. Tam, kısmi veya yardımcı kaynaklı yedeklilik bu hedefe göre planlanır; birden fazla cihaz bulunması tek başına tam yedeklilik anlamına gelmez.
Mevcut kazan veya tesisatla birlikte çalışabilir mi?
Hibrit veya kademeli dönüşüm senaryosu proje koşuluyla değerlendirilebilir. Mevcut radyatör, fan coil veya diğer ısı yayıcıların kapasitesi; gereken su sıcaklığı, hidrolik ayırma, kontrol mantığı, elektrik altyapısı ve mevcut ekipmanın durumu sahada doğrulanır.
Ticari kullanım sıcak suyu nasıl boyutlandırılır?
Kullanıcı ve armatür sayısı, eş zamanlı pik tüketim, depolama hacmi, serpantin veya eşanjör yüzeyi, yeniden ısıtma süresi ve süreklilik ihtiyacı bina ısıtmasından ayrı hesaplanır. Yalnız kişi sayısı veya sabit litre varsayımıyla nihai seçim yapılmaz.
R290 Commercial modeller için elektrik ve saha şartları nelerdir?
Kaynak verisindeki Fujitech R290 Commercial modeller 380–415 V ve üç faz beslemelidir. Koruma ve kablo seçimi, güç kalitesi, hava açıklıkları, drenaj, servis erişimi ve yerleşim şartları seçilen modelin güncel dokümanı ile elektrik ve mekanik projede kesinleştirilir.
Ses ve dış ünite yerleşimi nasıl değerlendirilir?
Ürünün ses verisi test koşuluyla birlikte okunur. Mesafe, yansıtıcı yüzeyler, pencere ve komşu sınırları, taşıyıcı zemin, titreşim, hava akışı ve bakım erişimi beraber incelenir. Yerleşim kararı yalnız cihaz ölçüsüne bakılarak verilmez.
Ticari ısı pompası fiyatı neye göre değişir?
Tasarım yükleri, cihaz adedi, kaskad ve kontrol yapısı, hidrolik ekipman, depolama, elektrik altyapısı, yerleşim, kaldırma, borulama, otomasyon ve devreye alma kapsamı maliyeti değiştirir. Anlamlı teklif için plan, konum, kullanım profili, mevcut sistem bilgileri ve saha fotoğrafları gerekir.
