01 · İki mevsim
Fan coil ve ısı pompası sistemini iki mevsim için planlayın.
Kış ısı kaybı ve yaz soğutma yükü ayrı hesaplanır; fan coil her iki çalışma noktasında doğrulanır.
Kış yüküYaz yüküOda konforu
Fan coil sistemi
Fan Coil ve Isı Pompası Sistemi ile ısıtma ve soğutmayı birlikte planlayın.
Fan coil sistemi, ısı pompasının sıcak veya soğuk suyunu oda havasına aktarır. Kış ve yaz yükünü ayrı hesaplayıp kapasite, ses ve yoğuşma koşullarını birlikte doğrulayın.
- İki mevsimayrı yük hesabı
- Hidronik tasarımsu, debi ve drenaj
- Oda bazlıhava, ses ve kontrol
1 / 4
Sistem akışı
Fan coil ve ısı pompası sistemi nasıl birlikte çalışır?
Isı pompası, bina su devresine ısıtma veya soğutma enerjisi aktarır. Hidrolik dağıtım bu suyu fan coil ünitelerine taşır; serpantin ve fan oda havasını şartlandırırken zon kontrolü ihtiyacı yönetir.
01 · Enerji dönüşümü
Fujitech ısı pompası
Dış havadaki enerjiyi sıcak veya soğuk su devresine aktarır.
Boru, pompa ve vana
Tasarım debisini seçili zonlara taşır ve kontrol eder.
Fan coil ünitesi
Su ile oda havası arasında serpantin üzerinden enerji aktarır.
Oda ve kontrol
Fan kademesi, vana ve set değerini kullanım ihtiyacına göre yönetir.
Kış ve yaz tasarımı
Aynı oda, iki ayrı çalışma noktası.
Fan coil hem ısıtma hem soğutma yapabilir; fakat kış ve yaz hesabı aynı girdilerle kurulmaz. Seçilen ünite, iki mevsimde de kapasite, hava debisi ve ses açısından doğrulanır.
Isı kaybını karşılayın.
- Tasarım dış hava sıcaklığı
- Oda bazlı ısı kaybı
- Sıcak su giriş-çıkış koşulu
- Gerekli hava debisi ve ses
Soğutma ve nem yükünü okuyun.
- Güneş ve iç ısı kazançları
- Duyulur ve gizli soğutma yükü
- Soğuk su giriş-çıkış koşulu
- Çiğ noktası ve drenaj
Soğutma güvenliği
Soğuk suyu taşırken yoğuşmayı da yönetin.
Soğutma modunda boru ve serpantin yüzeyi iç havanın çiğ noktasının altına inebilir. Bu nedenle yalıtım sürekliliği ve drenaj, sonradan eklenen ayrıntılar değil sistem tasarımının parçasıdır.
- 01Buhar geçirmez yalıtım
Gidiş-dönüş hattı, vana ve bağlantılarda kesintisiz uygulanır.
- 02Yoğuşma tavası
Serpantinde oluşan suyu taşma riski oluşturmadan toplar.
- 03Drenaj eğimi
Hat güzergâhı, sifon ve gerekiyorsa pompa üretici koşuluna göre çözülür.
- 04Filtre ve servis erişimi
Bakım noktaları kapanmaz; filtre ve tava kontrolü erişilebilir kalır.
↑↑↑
Yalıtımlı su hattı
Şartlandırılmış hava
Eğimli drenaj

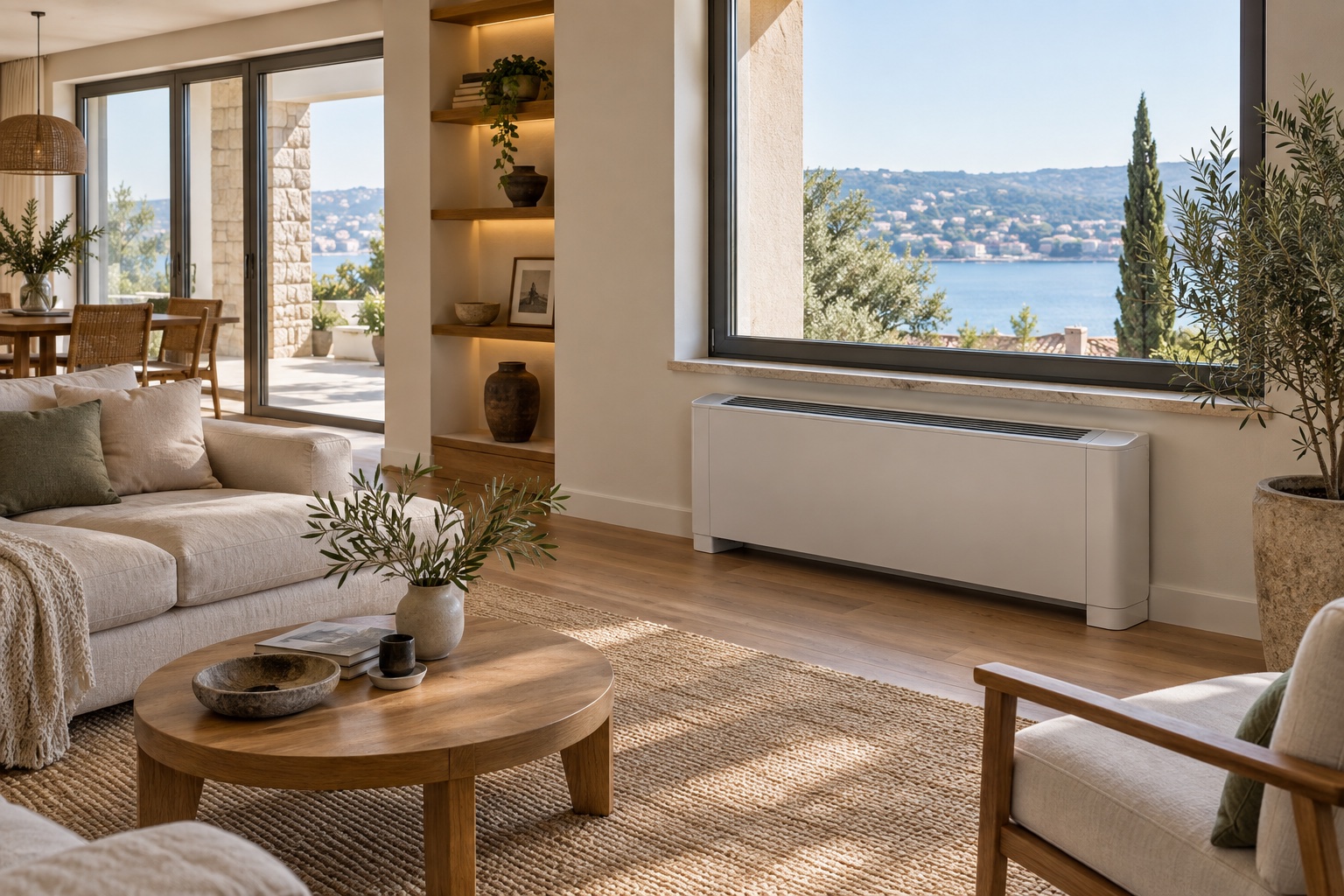

Uygulama görünümü
Yaşam alanı ile görünmeyen tesisatı birlikte okuyun.
Konforu gördüğünüz iç ünite üretir; güvenilirliği ise doğru borulama, yalıtım, drenaj ve bakım erişimi tamamlar.
Ünite tipi, hava yönü, yerleşim, hava debisi ve ses beklentisi odanın kullanımına göre seçilir.
Soğuk su hatları yalıtılır, yoğuşma güvenle uzaklaştırılır ve filtre ile bağlantılar bakım için erişilebilir tutulur.
Görsel notu: Bu bölümdeki görseller yapay zekâ ile temsili olarak üretilmiştir; Fujitech ürünü, saha referansı, montaj detayı veya performans garantisi değildir.
Proje kontrol listesi
Altı veri grubu, tek çalışan fan coil sistemi.
Arama niyetini gerçek proje kararına bağlayan; kapasite, konfor ve uygulama risklerini birlikte kontrol eden temel girdiler.
Kış ısı kaybı
Konum, cephe, yalıtım, cam alanı ve tasarım dış havasıyla her zonun ısıtma ihtiyacı ayrı hesaplanır.
Yaz soğutma ve nem yükü
Güneş, cam, kişi, aydınlatma, cihaz kazançları ve taze hava yükü yaz çalışma noktasını belirler.
Su sıcaklığı ve debi
Fan coil kapasitesi; gerçek giriş hava koşulu, gidiş-dönüş su sıcaklığı ve tasarım debisinde üretici tablosundan okunur.
Hava debisi ve ses
Oda kullanım amacı, fan kademesi, menfez veya kanal basınç kaybı ve kabul edilen ses seviyesi birlikte değerlendirilir.
Yoğuşma, drenaj ve yalıtım
Yoğuşma tavası, drenaj eğimi ve soğuk yüzeylerde kesintisiz buhar geçirmez yalıtım uygulama öncesi çözülür.
Hidrolik, kontrol ve elektrik
İki veya dört borulu mimari, pompa, vana, minimum debi, termostat, besleme ve servis erişimi birlikte planlanır.
Seçim sınırı: Fan coil seçimi, üretici tablosundaki gerçek su ve hava giriş koşullarıyla yapılır; yalnız nominal kapasite veya metrekare yeterli değildir.
Projeden devreye alma
Dört adımda fan coil ve ısı pompası projesi.
İç ünite seçimi, yük hesabı ve çalışma noktası doğrulamasından sonra gelir; devreye alma ölçümle tamamlanır.
- Yükleri ayrı hesaplayın
Kış ısı kaybı ile yaz duyulur ve gizli yükleri oda veya zon bazında belirleyin.
- Fan coil çalışma noktasını seçin
Kapasite, hava debisi ve ses verisini gerçek su ve giriş havası koşullarında doğrulayın.
- Hidrolik ve drenajı projelendirin
Boru çapı, yalıtım, debi, vana, yoğuşma tavası, drenaj güzergâhı ve servis boşluğunu çözün.
- Kontrolü ölçerek devreye alın
Isıtma-soğutma geçişi, zon talebi, fan kademeleri, debi ve drenaj çalışmasını sahada doğrulayın.
Uygulama senaryoları
Fan coil tipini binanın kullanımına göre seçin.
Tek bir iç ünite biçimi her mekâna uymaz. Mimari, ses beklentisi, bakım erişimi, zon sayısı ve çalışma saatleri çözümü değiştirir.
Oda konforunu görünür veya gizli üniteyle çözün.
Yerleşim, düşük fan kademesindeki ses, oda termostatı ve drenaj güzergâhı yaşam alanına göre planlanır.
Zonları kullanım saatine göre yönetin.
Oda bazlı kontrol, filtre erişimi, yoğuşma alarmı ve bakım planı işletme senaryosuyla birlikte ele alınır.
Hidrolik ağı yük çeşitliliğine göre kurun.
İki veya dört borulu mimari, eş zamanlı talepler, pompa kontrolü ve merkezi otomasyon proje verisiyle belirlenir.
Sık sorulan sorular
Fan coil ve ısı pompası sistemi kararından önce netleşsin.
Kısa cevaplar ön değerlendirme içindir; kesin kapasite, su sıcaklığı, drenaj ve cihaz seçimi proje ve üretici verisiyle doğrulanır.
Fan coil ısı pompası ile uyumlu mu?
Uygun su sıcaklığı, debi ve kapasite koşulları sağlandığında hidronik fan coil üniteleri ısı pompasıyla birlikte çalışabilir. Kesin uyum; kış ve yaz tasarım yükleri ile her iki çalışma noktasındaki üretici tabloları üzerinden doğrulanır.
Fan coil sistemi hem ısıtma hem soğutma yapar mı?
Isıtma ve aktif soğutmaya uygun seçilmiş bir ısı pompası, hidrolik devre ve fan coil ile iki mod planlanabilir. Kış ısı kaybı ile yaz soğutma ve nem yükü ayrı hesaplanır; yalnız tek kapasite değerine göre seçim yapılmaz.
Fan coil ile klima arasındaki fark nedir?
Fan coil oda içinde hava dolaştırır; fakat enerjiyi doğrudan soğutucu akışkan hattından değil merkezi sıcak veya soğuk su devresinden alır. Sistem mimarisi, borulama, drenaj, kontrol ve dış ünite yaklaşımı bu nedenle klasik split klimadan farklıdır.
Fan coil kaç derece suyla çalışır?
Tek bir sıcaklık tüm cihazlar ve yapılar için doğru değildir. Isıtma ve soğutma suyu sıcaklıkları; tasarım yükü, fan coil serpantin seçimi, hava debisi, iç ortam koşulu ve üretici kapasite tablosuna göre belirlenir.
Fan coil için yoğuşma gideri gerekir mi?
Soğutma modunda serpantin yüzeyi çiğ noktasının altına indiğinde yoğuşma oluşur. Yoğuşma tavası, kesintisiz eğimli drenaj hattı ve gerektiğinde üretici koşullarına uygun pompa uygulamanın zorunlu parçaları olarak projelendirilir.
Soğuk su borularında yalıtım neden önemlidir?
Yetersiz veya kesintili buhar geçirmez yalıtım, boru yüzeyinde yoğuşma ve yapı elemanlarında nem riski oluşturabilir. Borular, vana ve fittings dâhil olmak üzere proje koşuluna uygun yalıtım sürekliliğiyle ele alınır.
Fan coil ses seviyesi nasıl değerlendirilir?
Ses beklentisi yalnız ürün etiketine bakılarak belirlenmez. Odanın kullanım amacı, gerekli hava debisi, fan kademesi, kanal ve menfez basınç kaybı, montaj noktası ve üreticinin ilgili test koşulları birlikte incelenir.
Her oda ayrı kontrol edilebilir mi?
Oda termostatı, zon vanası ve fan hızı kontrolüyle ayrı zonlar kurulabilir. İki borulu veya dört borulu sistem kararı, eş zamanlı ısıtma-soğutma ihtiyacı ve hidrolik mimariyle birlikte verilmelidir.
Mevcut binaya fan coil sistemi yapılabilir mi?
Uygulanabilirlik; boru güzergâhı, asma tavan veya duvar alanı, drenaj imkânı, elektrik altyapısı, dış ünite yerleşimi, servis erişimi ve binanın gerçek yükleri incelenerek belirlenir.
Fan coil ve ısı pompası sistemi fiyatı neye göre değişir?
Isı pompası ve fan coil adetlerinin yanında kapasite sınıfı, iki veya dört borulu mimari, borulama, yalıtım, drenaj, kontrol, elektrik, mimari uygulama ve devreye alma kapsamı maliyeti belirler. Sağlıklı teklif için proje veya keşif verisi gerekir.
