01 · Uygulama
Isıyı zemine dengeli yayın.
Boru düzeni, oda yüküne ve zemin yapısına göre projelendirilerek geniş yüzeyde kontrollü ısı aktarımı sağlar.
Boru devreleriYüzey konforuOda bazlı yük
Yerden ısıtma sistemi
Yerden Isıtma ile düşük sıcaklıkta dengeli konfor.
Yerden ısıtma, geniş yüzey alanı üzerinden ısı aktarır. Isı pompasıyla doğru eşleşme için oda bazlı ısı kaybı, hedef su sıcaklığı, boru aralığı, zemin kaplaması ve kollektör debileri birlikte projelendirilir.
- Oda bazlıısı kaybı yaklaşımı
- Sistem bazlıboru, debi ve kontrol
- Koşul bazlıürün doğrulaması
1 / 4
Sistem akışı
Yerden ısıtma ve ısı pompası nasıl birlikte çalışır?
Isı pompasının ürettiği sıcak su, kollektörde devrelere ayrılır. Borular ısıyı geniş zemin yüzeyine aktarır; oda kontrolü ve hidrolik denge sistemin birlikte çalışmasını sağlar.
01 · Enerji kaynağı
Fujitech ısı pompası
Dış havadaki enerjiyi bina su devresine aktarır.
Kollektör ve debi
Suyu oda devrelerine tasarım debileriyle dağıtır.
Zemin boruları
Isıyı geniş yüzeye ve odalara dengeli biçimde taşır.
Oda ve kontrol
İstenen sıcaklığı zon ve çalışma eğrisiyle yönetir.
Zemin kesiti
Konfor, görünmeyen katmanlarda başlar.
Boru tek başına yeterli değildir. Isı aktarımı; kaplama, şap, boru düzeni, yalıtım ve taşıyıcı döşemenin birlikte tasarlanmasına bağlıdır.
- 01Zemin kaplaması
Kaplama türü ve ısıl direnç tasarım sıcaklığını etkiler.
- 02Şap ve ısı dağılımı
Boruyu çevreleyen katman ısıyı yüzeye yayar.
- 03Isıtma boruları
Aralık ve devre uzunluğu oda yüküne göre hesaplanır.
- 04Isı yalıtımı
Isının kontrolsüz biçimde alt hacme geçmesini sınırlar.
- 05Taşıyıcı döşeme
Uygulama kotu ve yük koşulları burada doğrulanır.

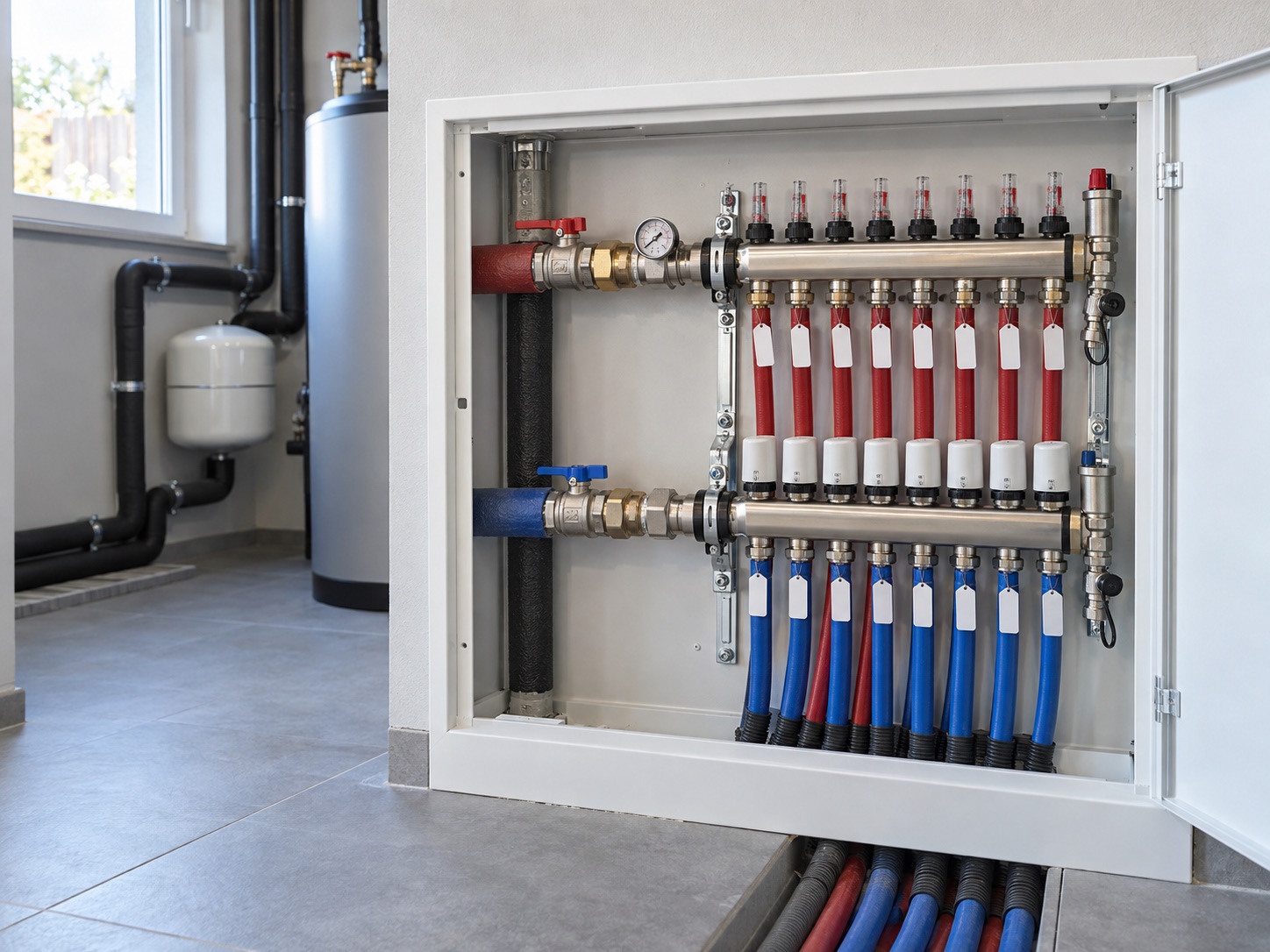

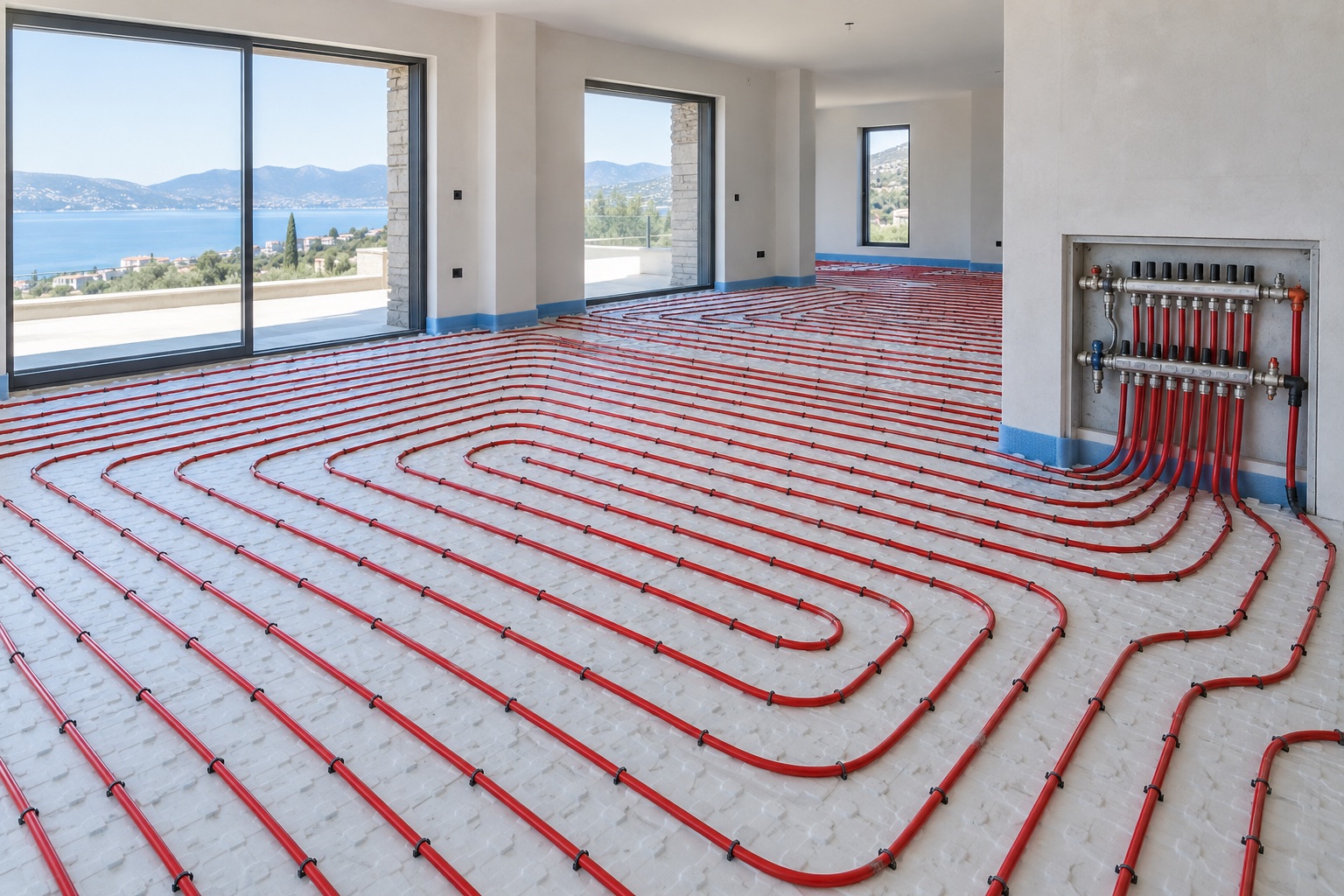

Uygulama görünümü
Boru düzenini ve kollektörü birlikte okuyun.
Devre planı ile kollektör ayarı aynı tasarımın iki parçasıdır. Görseller, uygulama mantığını anlatan temsili çalışmalardır.
Boru aralığı, dönüş yarıçapı ve devre sınırları uygulama öncesinde projelenir.
Devreler etiketlenir, tasarım debileri ayarlanır ve kontrol bileşenleri erişilebilir tutulur.
Görsel notu: Bu bölümdeki uygulama görselleri temsili olarak üretilmiştir; Fujitech saha referansı veya uygulama garantisi değildir.
Proje kontrol listesi
Altı veri, tek çalışan sistem.
Yüksek performans iddiası yerine, sonucu gerçekten değiştiren proje girdilerini görün.
Oda bazlı ısı kaybı
Her odanın tasarım günündeki ihtiyacı ayrı hesaplanır; toplam metrekare tek başına karar vermez.
Gidiş suyu sıcaklığı
Dış hava, yüzey alanı ve zemin direncine göre gerekli çalışma sıcaklığı belirlenir.
Zemin kaplaması
Seramik, taş veya parke gibi kaplamaların toplam ısıl direnci hesaba dâhil edilir.
Boru aralığı ve devre
Aralık, çap ve devre uzunluğu; ısı aktarımı ile basınç kaybını birlikte karşılamalıdır.
Kollektör ve debi
Her devrenin tasarım debisi ayarlanır; pompa ve hidrolik denge bu değerlere göre seçilir.
Kontrol ve minimum akış
Oda kontrolü, ısıl atalet ve ısı pompasının minimum debi gereksinimi birlikte planlanır.
Seçim sınırı: Yerden ısıtma varlığı tek başına model seçmez; tasarım yükü ve üretici çalışma noktası esastır.
Projeden devreye alma
Dört adımda doğrulanabilir uygulama.
Her adım bir sonraki kararın girdisini üretir; ürün seçimi sürecin ortasında, veri doğrulamasından sonra yapılır.
- Veriyi toplayın
Plan, yapı bilgisi, konum, yalıtım, cam alanları ve kullanım senaryosu netleştirilir.
- Devreleri projelendirin
Oda yükleri; boru aralığı, devre uzunluğu, kollektör ve tasarım debilerine dönüştürülür.
- Çalışma noktasını doğrulayın
Isı pompası, tasarım dış havası ve gereken su sıcaklığındaki üretici verisiyle kontrol edilir.
- Uygulamayı devreye alın
Basınç testi, devre etiketleri, debi ayarı, hava alma ve kontrol senaryosu birlikte tamamlanır.
Uygunluk çerçevesi
Yeni yapıda da dönüşümde de önce saha koşulu.
Yeni yapılarda zemin katmanları ve teknik hacim baştan planlanabilir. Mevcut yapılarda ise döşeme kotu, ısı kaybı, elektrik altyapısı ve tadilat kapsamı belirleyicidir.
Tasarımı baştan bütünleştirin.
Mimari kot, yalıtım, boru planı, kollektör ve ısı pompası çalışma noktası aynı projede buluşur.
Uygulanabilirliği sahada doğrulayın.
Zemin yükselmesi, kapılar, tesisat geçişleri ve ısı kaybı görülmeden sistem kararı verilmez.
Sık sorulan sorular
Yerden ısıtma kararından önce netleşsin.
Kısa cevaplar ön değerlendirme içindir; kesin sıcaklık, boru düzeni ve cihaz seçimi projeyle doğrulanır.
Isı pompası yerden ısıtma ile uyumlu mu?
Uygun tasarlanmış bir su devresinde birlikte çalışabilir. Kesin uygunluk; binanın oda bazlı ısı kaybı, gerekli gidiş suyu sıcaklığı, boru aralığı, zemin kaplaması ve seçilen modelin o çalışma noktasındaki kapasitesiyle doğrulanır.
Yerden ısıtma kaç derece suyla çalışır?
Tek bir sıcaklık tüm binalar için doğru değildir. Gerekli gidiş suyu sıcaklığı; dış hava tasarım koşulu, oda yükü, boru aralığı, şap ve zemin kaplamasının ısıl direncine göre projede hesaplanır. 35 °C sınıfındaki katalog verisi bir karşılaştırma noktasıdır; proje sonucu değildir.
Mevcut eve sonradan yerden ısıtma yapılabilir mi?
Yapılabilirliği; mevcut döşeme kotu, kapı eşikleri, kat yüksekliği, zemin yükü, tesisat geçişleri ve tadilat kapsamı belirler. İnce sistem çözümleri de dâhil olmak üzere uygulama yöntemi saha keşfiyle seçilmelidir.
Parke ve seramikle kullanılabilir mi?
Uygun ürün ve uygulama koşulları sağlandığında farklı kaplama türleriyle çalışabilir. Kaplamanın toplam ısıl direnci, üretici sıcaklık sınırları, yapıştırıcı ve şap detayları proje hesabına girer.
Her oda ayrı kontrol edilebilir mi?
Kollektör devreleri, oda termostatları ve aktüatörlerle zon kontrolü kurulabilir. Ancak çok sayıda devrenin aynı anda kapanması minimum debiyi etkileyebileceği için kontrol senaryosu ısı pompası ve hidrolik tasarımla birlikte ele alınır.
Yerden ısıtma boru aralığı nasıl belirlenir?
Boru aralığı yalnız oda alanına göre seçilmez. Odanın tasarım ısı kaybı, hedef yüzey sıcaklığı, boru çapı, devre uzunluğu, zemin direnci ve gidiş-dönüş sıcaklıkları birlikte değerlendirilir.
Yerden ısıtma ile soğutma yapılabilir mi?
Yalnız bu amaç için tasarlanmış sistemlerde değerlendirilebilir. Yüzey sıcaklığı çiğ noktası sınırının altına inerse yoğuşma oluşabileceğinden nem ve çiğ noktası kontrolü zorunludur; her proje için uygun değildir.
Isı pompası kapasitesi nasıl seçilir?
Metrekare tek başına yeterli değildir. Oda bazlı ısı kaybı, tasarım dış hava sıcaklığı, sıcak su ihtiyacı, dağıtım suyu sıcaklığı ve üreticinin ilgili çalışma noktasındaki kapasite tablosu birlikte doğrulanır.
Yerden ısıtma fiyatı neye göre değişir?
Alan kadar zon sayısı, boru ve panel sistemi, kollektör, otomasyon, şap ve zemin hazırlığı, mekanik oda bileşenleri ile uygulama koşulları maliyeti değiştirir. Sağlıklı teklif için proje veya keşif bilgileri gerekir.
