01 · Uygunluk analizi
Radyatörlü sistemlerde ısı pompası uyumunu ölçün.
Oda yükünü, radyatör yüzeyini ve hedef su sıcaklığını aynı çalışma noktasında karşılaştırın.
Oda ısı kaybıRadyatör kapasitesiSu sıcaklığı
Radyatör dönüşümü
Radyatörlü Sistemlerde Isı Pompası ile doğru çalışma noktasını bulun.
Mevcut radyatörlü bir yapıda doğru karar, yalnız cihaz gücüne bakılarak verilmez. Oda bazlı ısı kaybı, radyatörlerin hedef su sıcaklığındaki kapasitesi, bina kabuğu, hidrolik denge ve seçilen ısı pompasının çalışma noktası birlikte doğrulanır.
- Oda bazlıısı kaybı hesabı
- Radyatör bazlıkapasite kontrolü
- Koşul bazlıürün doğrulaması
1 / 4
Sistem akışı
Radyatörlü sistemlerde ısı pompası nasıl değerlendirilir?
Isı pompası suyu ısıtır; hidrolik devre bu enerjiyi radyatörlere taşır. Radyatör yüzeyi, oda yükü ve kontrol yaklaşımı aynı çalışma noktasında buluşmadan yalnız cihaz gücüyle karar verilmez.
01 · Isı üretimi
Fujitech ısı pompası
Dış havadaki enerjiyi bina su devresine aktarır.
Debi ve denge
Isıtılmış suyu gerekli debiyle dağıtım hattına taşır.
Radyatör yüzeyi
Hedef su sıcaklığındaki kapasiteyi odaya aktarır.
Oda ve eğri
İhtiyacı termostatik kontrol ve çalışma eğrisiyle yönetir.
Su sıcaklığı ve kapasite
Tek sıcaklık söylemek yerine üç noktayı karşılaştırın.
Radyatör ısı çıktısı, ortalama su sıcaklığı ile oda sıcaklığı arasındaki fark değiştikçe değişir. Bu nedenle aynı panelin kapasitesi 35, 45 veya 55 °C sınıfındaki değerlendirmelerde aynı değildir.
Düşük sıcaklık referansı
Geniş radyatör yüzeyi ve düşük oda yükü gerektirebilir; katalog performansını kıyaslamak için kullanılan bir çalışma noktasıdır.
Proje karşılaştırması
Mevcut panellerin oda yükünü karşılayıp karşılamadığı üretici düzeltme verileriyle kontrol edilir.
Yüksek sıcaklık referansı
Isı pompasının kapasite ve verim verisi bu noktada ayrıca okunur; tek başına uygunluk sonucu değildir.

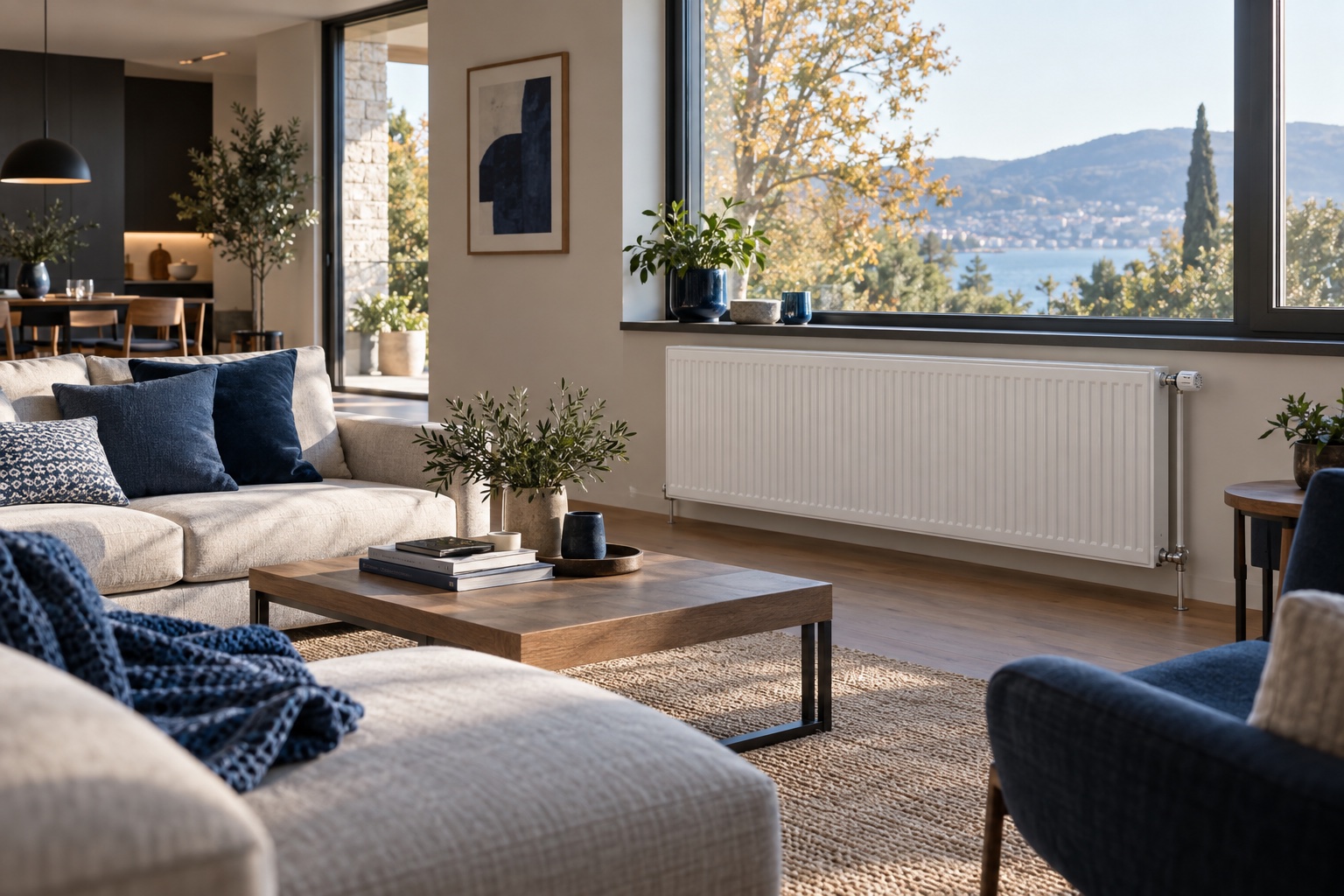

Uygulama görünümü
Yaşam alanını, radyatörü ve kontrolü birlikte görün.

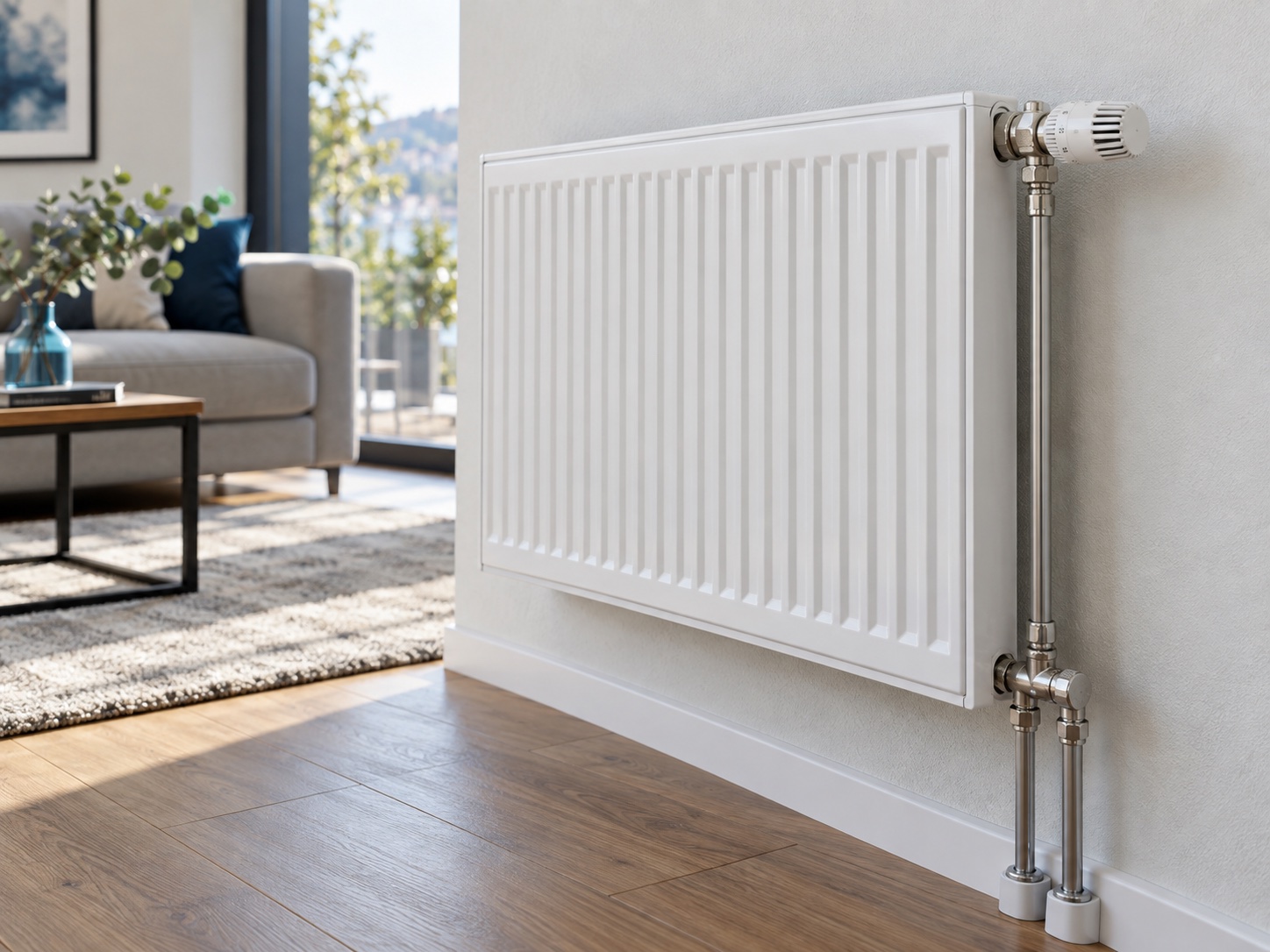

Radyatörlü ısı pompası dönüşümü yalnız dış üniteden ibaret değildir. Radyatör yüzeyi, bağlantı, vana ve oda kontrolü aynı sistemin parçalarıdır.
Panel ölçüsü ve hedef su sıcaklığı, odanın tasarım ısı kaybını karşılayacak şekilde doğrulanır.
Termostatik kontrol konfor sağlar; ancak hidrolik denge ve ısı pompasının minimum akış sınırı korunmalıdır.
Görsel notu: Bu bölümdeki görseller temsili olarak üretilmiştir; Fujitech saha referansı, montaj detayı veya performans garantisi değildir.
Proje kontrol listesi
Altı veri, tek doğrulanabilir dönüşüm.
Google aramasındaki “radyatörlü sistemlerde ısı pompası” sorusunu gerçek proje kararına bağlayan temel girdiler.
Oda bazlı ısı kaybı
Cephe, yalıtım, cam alanı, hava sızıntısı ve tasarım dış havası kullanılarak her odanın ihtiyacı ayrı belirlenir.
Radyatör tipi ve ölçüsü
Panel tipi, yükseklik, uzunluk, bağlantı biçimi ve üretici kapasite tablosu oda bazında kaydedilir.
Hedef su sıcaklığı
Radyatör kapasitesinin oda yükünü karşıladığı gidiş-dönüş sıcaklığı proje hesabıyla bulunur.
Hidrolik devre
Boru çapları, pompa, debi, basınç kaybı, pislik tutucu ve olası hidrolik ayırma ihtiyacı kontrol edilir.
Kontrol senaryosu
Dış hava kompanzasyonu, oda kontrolü ve termostatik vanalar minimum debi sınırlarıyla birlikte planlanır.
Elektrik ve yerleşim
Besleme, koruma ekipmanları, dış ünite hava akışı, yoğuşma-drenaj ve servis mesafeleri doğrulanır.
Seçim sınırı: “Radyatöre olur/olmaz” şeklinde genel sonuç verilmez; oda ve emiter bazlı hesap gerekir.
Dönüşüm süreci
Dört adımda radyatörlü ısı pompası projesi.
Ürün seçimi ilk adım değil; yapı, radyatör ve çalışma noktası verilerinin sonucudur.
- Yapıyı ve tesisatı tanıyın
Konum, plan, yalıtım, mevcut kazan bilgisi, radyatör ölçüleri ve kullanım alışkanlığı birlikte kaydedilir.
- Oda yükünü radyatörle eşleştirin
Her radyatörün hedef su sıcaklığındaki çıktısı, ilgili odanın tasarım ısı kaybıyla karşılaştırılır.
- Isı pompasını çalışma noktasında seçin
Model kapasitesi, dış hava ve gereken su sıcaklığındaki üretici verisiyle kontrol edilir.
- Hidrolik ve kontrolü devreye alın
Debi, hava alma, filtre, çalışma eğrisi ve oda kontrolü ölçülerek sistem ayarlanır.
Üç olası sonuç
Her radyatörlü yapı aynı dönüşümü istemez.
Ön değerlendirme, mevcut sistemi olduğu gibi korumaktan radyatör veya bina kabuğu iyileştirmesine kadar farklı bir yol gösterebilir.
Mevcut radyatör yüzeyi yeterli.
Oda yükü hedef su sıcaklığında karşılanıyorsa radyatörler korunabilir; hidrolik ve kontrol ayarları doğrulanır.
Seçili odalarda yüzeyi artırın.
Yetersiz odalarda panel büyütme veya ilave radyatör, tüm sistemi daha yüksek sıcaklığa zorlamadan değerlendirilebilir.
Önce bina kabuğunu iyileştirin.
Yalıtım ve sızdırmazlık iyileştirmesi, gereken kapasiteyi ve su sıcaklığını düşürebilecek bir proje senaryosudur.
Sık sorulan sorular
Radyatörlü sistemlerde ısı pompası kararından önce netleşsin.
Kısa cevaplar ön değerlendirme içindir; kesin radyatör kapasitesi, su sıcaklığı ve cihaz seçimi projeyle doğrulanır.
Isı pompası mevcut radyatörlerle çalışır mı?
Çalışabilir; ancak yalnız radyatör bulunması yeterli bir uygunluk ölçütü değildir. Her odanın tasarım ısı kaybı ile mevcut radyatörün hedef gidiş-dönüş su sıcaklığındaki kapasitesi karşılaştırılır, ardından ısı pompası aynı çalışma noktasında doğrulanır.
Radyatörleri değiştirmek gerekir mi?
Her projede zorunlu değildir. Mevcut radyatör yüzeyi oda yükünü hedef su sıcaklığında karşılıyorsa korunabilir; yetersiz odalarda panel büyütme, ilave radyatör veya bina kabuğunu iyileştirme seçenekleri birlikte değerlendirilir.
Radyatörlü ısı pompası kaç derece suyla çalışır?
Tüm binalar için tek bir doğru sıcaklık yoktur. Gereken değer dış hava tasarım koşulu, oda ısı kaybı, radyatör tipi ve yüzeyiyle hesaplanır. 35, 45 ve 55 °C gibi değerler karşılaştırma noktalarıdır; proje sonucu üretici performans tablolarıyla doğrulanır.
Radyatör kapasitesi nasıl hesaplanır?
Radyatör tipi, yüksekliği, uzunluğu ve üretici kapasite tablosu belirlenir. İlgili gidiş-dönüş su sıcaklığı ile oda sıcaklığı arasındaki fark için düzeltilen ısı çıktısı, odanın tasarım ısı kaybıyla karşılaştırılır.
Yalıtım radyatörlü ısı pompası performansını etkiler mi?
Evet. Isı kaybının azalması gereken cihaz kapasitesini ve su sıcaklığını düşürebilir. Çatı, cephe, pencere ve hava sızdırmazlığına yönelik iyileştirmeler cihaz seçiminden önce senaryo olarak karşılaştırılmalıdır.
En soğuk günde sistem nasıl değerlendirilir?
Hesap, yapının bulunduğu bölge için belirlenen tasarım dış hava sıcaklığında yapılır. Isı pompasının o dış hava ve gereken su sıcaklığındaki kapasitesi, bina yükü ve varsa yedek ısıtma stratejisiyle birlikte kontrol edilir.
Denge kabı veya buffer tank gerekir mi?
Her sistem için aynı cevap verilemez. Minimum su hacmi ve debi, zon vanalarının davranışı, defrost süreci, pompa kontrolü ve mevcut tesisatın hidrolik yapısı incelenerek üretici şartlarına uygun çözüm belirlenir.
Termostatik radyatör vanaları kullanılabilir mi?
Uygun kontrol senaryosuyla kullanılabilir. Çok sayıda vananın aynı anda kapanması minimum debiyi ve çalışma kararlılığını etkileyebileceğinden bypass, pompa kontrolü veya hidrolik ayırma ihtiyacı projede doğrulanır.
Radyatörlü ısı pompası kullanım sıcak suyu da hazırlayabilir mi?
Uygun ürün ve sistem tasarımıyla kullanım sıcak suyu ayrı bir boyler devresinde planlanabilir. Kişi sayısı, kullanım profili, depolama hacmi ve sıcak su önceliği bina ısıtma yükünden ayrı hesaplanır.
Radyatörlü ısı pompası fiyatı neye göre değişir?
Cihaz kadar radyatör revizyonu, hidrolik bileşenler, sıcak su boyleri, elektrik altyapısı, dış ünite yerleşimi, otomasyon ve montaj koşulları da kapsamı belirler. Sağlıklı teklif için yapı ve tesisat bilgileriyle ön değerlendirme gerekir.
Bir sonraki adım
Radyatör ölçülerini çalışma noktasına dönüştürelim.
Konum, yapı bilgisi, mevcut kazan, radyatör ölçüleri ve varsa planınızı paylaşın. Ön görüşmede gerekli teknik veri listesini birlikte netleştirelim.
